Cuando buscas imanes de neodimio, encuentras páginas de producto con notaciones como "Ø10×3mm N35" o "20×10×3mm N42" sin ninguna explicación de qué significan esos números ni cómo afectan a la fuerza real del imán. Esta guía explica el sistema de medidas, los grados magnéticos y qué tamaño elegir según el uso, incluyendo pesca magnética, el uso más exigente en cuanto a fuerza de sujeción.
Cómo se miden los imanes de neodimio
Los imanes de neodimio se miden en milímetros. La notación varía según la forma:
Imanes de disco y cilíndricos: Ø × H
El primer número es el diámetro (Ø) y el segundo es la altura o espesor (H). Un imán "Ø20×3mm" tiene 20 mm de diámetro y 3 mm de espesor.
- Ø10×3mm: disco pequeño estándar, diámetro de una moneda de 10 céntimos, 3 mm de grosor.
- Ø20×5mm: disco mediano. Fuerza de sujeción orientativa: 4-8 kg según el grado.
- Ø60×30mm: disco grande para pesca magnética de entrada. Fuerza: 120-180 kg.
Imanes de bloque y rectangulares: A × B × C
Los tres valores son largo × ancho × alto, todos en milímetros. Un imán "20×10×3mm" tiene 20 mm de largo, 10 mm de ancho y 3 mm de alto. La magnetización puede ser axial (atrae por las caras grandes) o lateral (atrae por los cantos), dato que aparece en la ficha técnica del producto.
Imanes de anillo: Ø exterior × Ø interior × H
Los anillos tienen tres medidas: diámetro exterior, diámetro interior del agujero y altura. Ejemplo: "Ø25×Ø10×5mm" = 25 mm de diámetro exterior, 10 mm de agujero central, 5 mm de altura.
Los grados magnéticos: de N35 a N52
La letra N indica que es un imán de neodimio sinterizado (NdFeB). El número indica la energía magnética máxima del material, expresada en MegaGauss-Oersteds (MGOe). A mayor número, mayor fuerza por unidad de volumen, es decir, el mismo tamaño de imán con grado más alto sujeta más peso.
| Grado | Energía magnética | Fuerza relativa | Temp. máx. de trabajo | Uso típico |
|---|---|---|---|---|
| N35 | 33-36 MGOe | Base (referencia) | 80°C | Hobby, bricolaje general, fijación ligera |
| N42 | 40-43 MGOe | +20% sobre N35 | 80°C | DIY de fijación media, sensores, electrónica |
| N45 | 43-46 MGOe | +28% sobre N35 | 80°C | Aplicaciones que requieren fuerza en espacio reducido |
| N52 | 50-53 MGOe | +49% sobre N35 | 80°C | Máxima fuerza disponible comercialmente. Pesca magnética intensiva |
La diferencia práctica entre N35 y N52 en el mismo tamaño es aproximadamente un 50% más de fuerza de sujeción. Para pesca magnética, la diferencia es relevante: un imán de Ø60×30mm N42 que sujeta 120 kg puede llegar a 170 kg en N52 con idénticas dimensiones.
Los grados con sufijo (N35H, N35SH, N35UH) toleran temperaturas más altas (hasta 120°C, 150°C o 180°C respectivamente). Para uso estándar en pesca magnética o bricolaje, el grado estándar sin sufijo es suficiente, el agua de río no alcanza los 80°C.

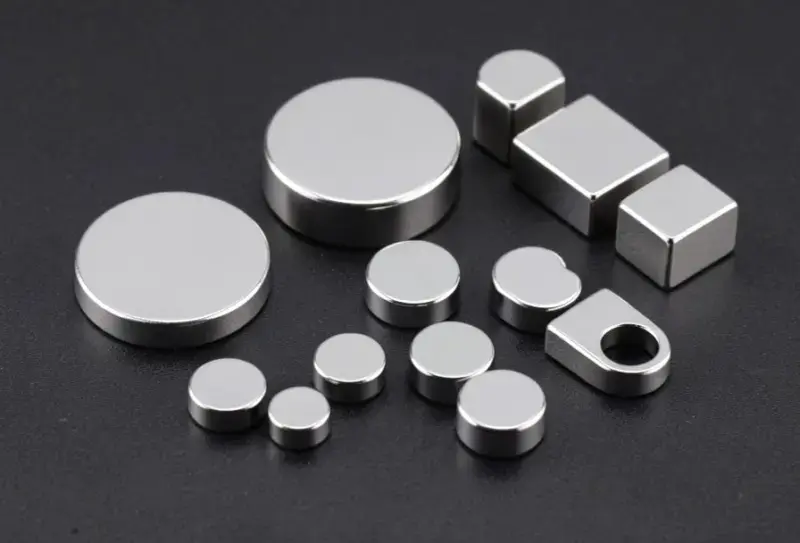

Formas estándar de imanes de neodimio
- Disco: la forma más común. Plano y circular. Se magnetiza por las dos caras planas (axial). Usos: hobby, fijación, pesca magnética de entrada.
- Cilindro: más alto que ancho. Se magnetiza por los dos extremos. Usos: sensores, cierres, joyería.
- Bloque/rectangular: la forma más versátil para fijación industrial y DIY. La magnetización puede ser axial o lateral según la aplicación.
- Anillo: disco con agujero central, permite atornillar o pasar un cable. Común en altavoces y sistemas de fijación con tornillo.
- Esfera: se magnetiza por el eje. Fuerza menor que el disco equivalente. Uso principalmente decorativo y educativo.
- Imán con gancho (pot magnet / imán de cazuela): neodimio encapsulado en carcasa de acero con gancho o rosca. Toda la fuerza concentrada en la cara activa. El estándar para pesca magnética.
Tabla de tamaños por aplicación
| Aplicación | Tamaño recomendado | Grado | Fuerza aprox. | Forma |
|---|---|---|---|---|
| Miniaturas y wargames | Ø3×2mm a Ø6×3mm | N35-N45 | 200g-1,5 kg | Disco |
| Cierres y joyería | Ø5×2mm a Ø10×3mm | N35-N42 | 0,5-4 kg | Disco / cilindro |
| Fijación doméstica y DIY | Ø10×3mm a Ø20×5mm | N35-N42 | 2-10 kg | Disco / bloque |
| Sensores y electrónica | Ø5×2mm a Ø10×5mm | N42-N45 | 1-7 kg | Disco / cilindro |
| Pesca magnética iniciación | Ø60×30mm (simple cara) | N42 | 120-150 kg | Imán de cazuela |
| Pesca magnética avanzada | Ø75×30mm a Ø100×50mm | N52 | 200-450 kg | Imán de cazuela doble cara |
| Elevación industrial | Según carga (cálculo técnico) | N45-N52 | >500 kg | Sistema magnético industrial |
Qué tamaño de imán de neodimio elegir para pesca magnética
En pesca magnética, el imán que se usa es siempre un imán de cazuela (pot magnet), no un disco desnudo. La carcasa de acero concentra el campo magnético en la cara activa inferior, multiplicando la fuerza de sujeción real comparado con un disco del mismo diámetro. Un disco de Ø60mm N42 desnudo sujeta unos 40 kg; el mismo neodimio en carcasa de cazuela sujeta 120-150 kg.
Fuerza mínima recomendada según el uso
- Iniciación / exploración casual: 80-120 kg de fuerza. Suficiente para recuperar monedas, llaves, cuchillos y objetos metálicos ligeros del fondo de ríos o canales. Tamaño orientativo: Ø60×30mm N42 simple cara.
- Uso habitual / ríos con corriente: 150-250 kg. Permite recuperar objetos medianos (bicicletas, ruedas, herramientas). Tamaño orientativo: Ø75×30mm a Ø90×30mm N52, o imán doble cara.
- Uso intensivo / fondos con barro: 300-500 kg. El barro genera resistencia adicional al despegar el imán del fondo. Imán de cazuela doble cara Ø100×50mm N52, o pares de imanes en tándem.
Imán simple cara vs doble cara
Los imanes de cazuela simple cara tienen toda la fuerza concentrada en una sola superficie: el imán pega al fondo y hay que jalarlo directamente. Los de doble cara tienen las dos superficies activas: enganchan objetos tanto por arriba como por abajo del imán, útil cuando se arrastra por el fondo y los objetos pueden quedar en distintas posiciones. Para iniciación, el simple cara es suficiente y más económico. Para ríos con mucho material en suspensión o fondos irregulares, el doble cara aumenta la probabilidad de captura.
Para más información sobre modelos específicos con precios y comparativa de marcas, consulta la guía de mejores imanes para pesca magnética.
Preguntas frecuentes
¿Cuáles son las medidas de los imanes de neodimio?
Los imanes de neodimio no tienen un tamaño estándar único: se fabrican en cientos de medidas desde Ø1×1mm hasta bloques de varios centímetros. Las medidas más comunes en venta al público en España son: discos de Ø3×2mm a Ø20×5mm para uso hobby y doméstico, y discos o cazuelas de Ø60mm a Ø100mm para pesca magnética. La notación siempre es en milímetros: diámetro × espesor para discos, o largo × ancho × alto para bloques.
¿Qué significa N35 en imanes de neodimio?
N35 indica el grado magnético del material: la N es de neodimio (NdFeB) y el 35 es la energía máxima del producto en MegaGauss-Oersteds (MGOe). A mayor número, más fuerza de sujeción en el mismo tamaño. La escala comercial va de N35 (el más débil) a N52 (el más fuerte disponible en el mercado general). La diferencia entre N35 y N52 en el mismo tamaño es aproximadamente un 50% más de fuerza. Los sufijos (H, SH, UH) no aumentan la fuerza magnética sino la resistencia a la temperatura de trabajo.
¿Cuáles son los 4 tipos de imanes?
Los cuatro tipos principales de imanes permanentes son: neodimio (NdFeB, el más potente por volumen), samario-cobalto (SmCo, alta resistencia a altas temperaturas), alnico (aluminio-níquel-cobalto, el más antiguo y estable a la temperatura) y ferrita (el imán de cerámica más económico y común en neveras y electrodomésticos). El neodimio es el estándar para pesca magnética y cualquier aplicación donde la fuerza en tamaño reducido sea prioritaria.
¿Cómo se miden los imanes de neodimio?
Con un calibre o pie de rey en milímetros. Para discos: medir el diámetro en la cara circular y la altura/espesor en el canto. Para bloques: medir largo, ancho y alto. La fuerza de sujeción no se mide directamente en casa, el fabricante la indica en la ficha técnica como "fuerza de adherencia" o "pull force" en kilogramos, medida sobre una superficie de acero plana. Esa fuerza es la máxima teórica en contacto perfecto; en uso real (fondos irregulares, óxido, sedimento) la fuerza efectiva es menor.
